什么是伸缩气缸，图和工作，符号
介绍
使用伸缩圆筒，其中存在空间约束。伸缩圆筒包括一系列嵌套在伸缩组件中的RAM，提供长扩展。这种汽缸可用于需要长时间的应用，但仅适用于未推出的RAM的有限空间。伸缩气缸的一些应用包括液压起重机，高升降叉车，自卸车，浸纸车等。
阅读更多 ：什么是单作用气缸|图，类型，符号
建设和运营

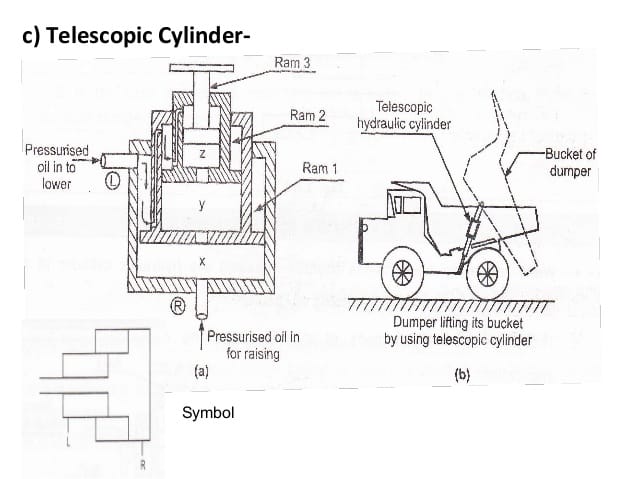

图。图示示出了具有三个RAM的典型伸缩式圆柱体的布置。由于RAM的直径A相对较大，因此该RAM为负载提升开始产生大力量？当RAM A到达行程结束时，RAM B开始移动。现在RAM B提供所需的较小力以继续提高负载。当RAM B到达其行程结束时，RAM C向外移动以完成提升操作。
这三个RAM可以通过作用在负载上的重力或作用在每个RAM的唇部上的加压流体来缩回。
双级双手伸缩气缸的工作
图。说明了典型的两级双作用伸缩圆柱的操作。
收缩行程：在回缩行程中，流体通过回缩口a进入第一级环空。因此，第一级活塞被迫向左，直到它暴露了连接第二级环空和第一级环空的流体端口。这反过来又使较大的活塞向左移动，直到两个活塞完全缩回缸体。
延期行程：在延伸行程期间，流体通过延伸口B进料。现在流体迫使两个活塞右侧，直到圆筒完全延伸。
从图6.5可以看出，提供许多密封件用于防止任何可能的液体泄漏。
在许多流体电力应用中，最大的力是开始抬起负荷。一旦加载的升降开始，那么继续升高负荷的所需力将会更小。
伸缩气缸符号：
伸缩式圆筒应用：
