电化学珩磨(ECH)

电化学珩磨介绍:

• ECH是一种将ECM的金属去除能力与珩磨的精度能力相结合的工艺。该过程包括一个旋转和往复式工具内的圆柱形组件。
• 材料通过阳极溶解和机械磨损去除- 8%或更多的材料去除是通过电解去除的行动
• 与传统的电解加工一样，工件是阳极，不锈钢工具是阴极。

阅读更多:什么是化学加工-化学铣削

电解珩磨工具建设

• 工具由一个中空不锈钢体，有可膨胀的，不导电的珩磨石从周围至少三个位置突出
• 珩磨石与那些在传统珩磨操作中使用的相同，除了它们必须抵抗电解液的腐蚀
• 珩磨石用弹簧加载机构安装在刀身上，使每个珩磨石对工件施加相等的压力
• 石头的长度被选择为被加工孔的长度的大约一半。

电化学珩磨的工作原理:

• 在ECH循环的开始，石头只从不锈钢体突出0.075-0.127毫米，建立了电解液流动的间隙
• 电解液通过滑动入口套筒进入刀具体，从滑动入口套筒通过刀具体上的小孔进入刀具-工件间隙
• 电解液通过间隙后，从工件流过孔的顶部和底部的间隙

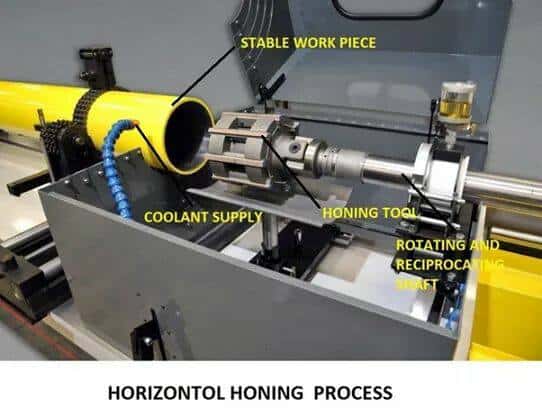

• 刀具的机械作用与常规珩磨相同;该工具被旋转和往复，以便石头磨损整个长度的孔
• 电解技术中使用的电解液与电解加工中使用的电解液基本相同，但电解液中pH值、成分和污泥的控制没有那么关键，因为电解石的研磨作用会纠正由此产生的表面不规则性
• 在电解加工中，电解液经过适当的过滤后循环再利用，最常用的电解液是氯化钠和硝酸钠。

电化学珩磨工艺参数:

• 机器可提供高达6000安培
• 工件上的电流密度从12到47amp/ cm2不等
• 工作电压为6-30 VDC
• 电解液在0.5- MPa的压力下输送到工作区
• 与传统珩磨相比，ECH能够以100%的速度去除材料，并且随着材料硬度的增加，这种效果更加显著
• 机器的能力目前能够容纳内径长度达600毫米，内径从9.5毫米到150毫米。

电化学珩磨的优点:

• 提高MRR，特别是在硬材料上
• 由于大部分材料是通过电化学方法去除的，因此珩磨石的使用寿命大大延长
• 无毛刺操作
• 与传统的珩磨不同，工件表面没有微小的划痕
• 石材和工件之间所需的压力较小
• 降低了珩磨薄壁管时的噪音和变形
• 较冷的行动导致增加精度与更少的物质损害
• 与所有基于ecm的工艺一样，ECH不会在工件中施加残余应力
• 表面光洁度为0.05μ，尺寸精度为±0.012mm
• 通过在珩磨周期结束前关闭工具的电源，可以以常规方式使用这些石头，以实现±0.002mm的公差，并在工作表面上施加压应力。

电化学珩磨的局限性:

• 高资本成本
• 腐蚀环境
• 预防性维护成本高
• 非导电材料不能加工
• 需要处理和过滤电解质
